- Bộ điều khiển thanh cái BTB200 cung cấp khả năng điều khiển bộ ngắt thanh cái, cho các ứng dụng cần phân chia các thanh cái chung trong các điều kiện hoạt động nhất định.
- Nó quản lý sự đồng bộ hóa giữa hai nửa thanh cái riêng biệt(được đặt tên là A và B), dựa trên tín hiệu đầu vào, có tính đến số lượng bộ phát được kết nối trên hai nửa.
- Đồng bộ hóa bộ phát được thực hiện trực tiếp bằng kết nối CANBUS với bộ điều khiển bộ phát Mecc Alte, hoặc cách khác bằng cách sử dụng các đường tương tự.
- BTB200 meccalte đo dòng điện qua cầu dao (3 pha) bằng máy biến dòng. Nó có thể đo công suất hoạt động (kW), phản kháng (kVAR) và công suất biểu kiến (kVA) được trao đổi trên thanh cái (và cả hệ số công suất), hiển thị hướng chảy (A đến B hoặc B đến A) trên hiển thị và bằng đèn LED trên bảng điều khiển phía trước. BTB200 cũng đo tổng năng lượng trên các thanh cái bằng cách sử dụng bộ đếm năng lượng (hoạt động và phản ứng, A đến B và B thành A).
- Đối với các ứng dụng phức tạp, có thể kết nối trên cùng một CANBUS lên đến 8 bộ điều khiển bộ ngắt thanh cái BTB200, và lên đến 16 bộ điều khiển nguồn BTB200 và lên đến 16 bộ điều khiển hoà đồng bộ GC600 hoặc 24 DST4602Evolution.
- BTB200 cung cấp một số tùy chọn giao tiếp khác nhau, để đảm bảo tích hợp dễ dàng với các phương tiện giám sát từ xa và hệ thống quản lý tòa nhà.
- Một màn hình lớn đầy đủ màu sắc hiển thị trạng thái hoạt động ở định dạng rõ ràng dễ xem. Kết hợp với khả năng đầu vào và đầu ra rộng rãi có nghĩa là các trang web phức tạp có thể được giải quyết dễ dàng.
- Mecc Alte Việt Nam cung cấp thêm cho người sử dụng Mecc Alte BTB200 manual pdf và Mecc Alte BTB200 pdf
Thông số kỹ thuật bộ điều khiển điều khiển thanh cái BTB200 | Số liệu bộ điều khiển điều khiển thanh cái BTB200 |
| Điện áp đầu vào BTB200 | 8 VDC – 32VDC |
Điện năng tiêu thụ BTB200 | 6W |
| Tần số BTB200 | 50Hz hoặc 60Hz |
Độ phân giải màn hình | 480 x 272 pixel, màn hình màu 4,3” |
| Kích thước hiển thị màn hình | 95 x 54 |
Nhiệt độ hoạt động khuyến nghị BTB200 | -30oC đến +70oC |
| Nhiệt độ bảo quản BTB200 | -30oC đến +80oC |

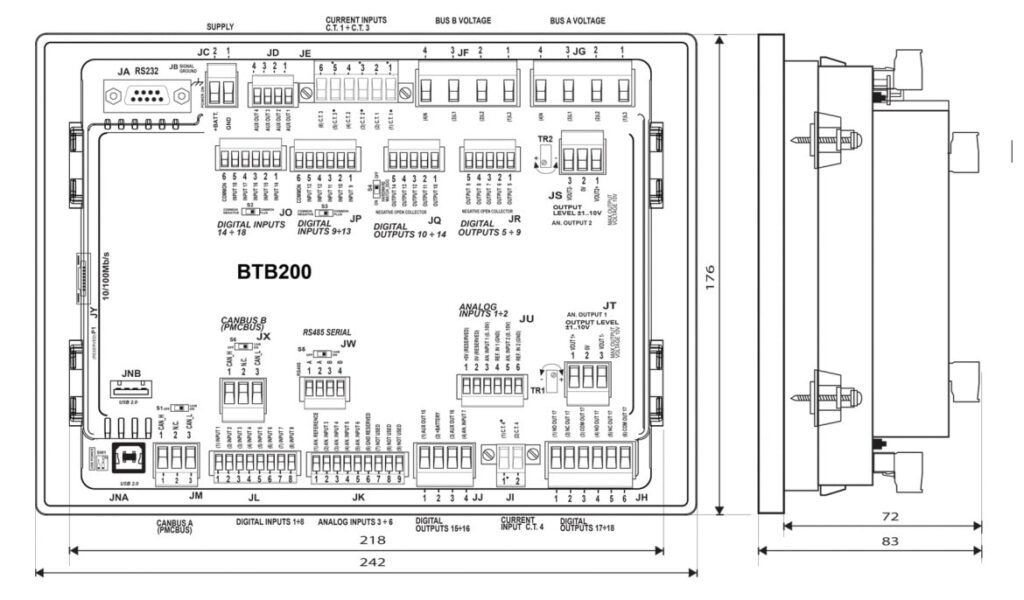

Kích thước BTB200 | 244 x 178 x 83 |
| Kích thước mặt cắt BTB200 | 218 x 159 |
Trọng lượng BTB 200 | 1100g |
| Mức độ bảo vệ BTB 200 | IP65 (với miếng đệm miển phí) |
Tiêu chuẩn BTB 200 | EN61326-1; EN61010-1 |
Tham khảo: Bộ điều khiển hoà đồng bộ DST4602 EVOLUTION
Tham khảo: Bộ điều khiển từ xa DST4602 REMOTE
Các chức năng của bộ điều khiển điều khiển thanh cái BTB 200
- Tự động hoặc thủ công lựa chọn hướng đồng bộ hóa.
- Đồng bộ hóa tự động hoặc thủ công.
- Kết hợp điện áp, tần số và pha trong đồng bộ hóa.
- Quản lý trực tiếp các thiết bị ngắt mạch hoặc công tắc tơ có động cơ.
- Các nút ấn chuyên dụng để đóng / mở bộ ngắt thanh cái bằng tay.
- Bốn cấu hình thay thế.
- Đồng hồ thời gian thực.
- Ghi dữ liệu định kỳ và ‘trên sự kiện’.
- Âm thanh báo động âm thanh được lập trình.
- Thiết bị đa ngôn ngữ (EN, PT, IT, FR, ES).
Cổng kết nối bộ điều khiển điều khiển thanh cái BTB 200
- Cổng USB (Modbus RTU).
- Cổng nối tiếp RS232 (Modbus RTU) – nó hỗ trợ modem GSM / GPRS bên ngoài.
- Cổng nối tiếp RS485 cô lập (Modbus RTU).
- Cổng Ethernet với đầu nối RJ45 (Modbus TCP).
- Giao diện CANBUS cách điện để kết nối các mô-đun mở rộng (EXBUS).
