Bộ điều khiển hoà đồng bộ Mecc Alte GC600 - bản nâng cấp

Bộ điều khiển hoà đồng bộ GC600/ GC600 Mains

Bộ điều khiển hoà đồng bộ GC600 Mecc Alte:
- Tài liệu kỹ thuật.
- Hướng dẫn sử dụng.
- Hướng dẫn cài đặt.
Xuất xứ: Ý
Thời gian bảo hành: 3 năm
Chứng từ kèm theo: Có

Description

Bộ điều khiển genset hoà đồng bộ GC600 có khả năng cao là tính năng cực kỳ tốt cho các ứng dụng hoà đồng bộ, nó bao gồm một PLC lớn để đảm bảo có thể đáp ứng đầy đủ các yêu cầu ứng dụng của khách hàng. Màn hình hiển thị đầy đủ màu sắc lớn làm cho các bộ điều khiển này phù hợp với nhiều ứng dụng đồng thời hiển thị trạng thái hoạt động ở định dạng rõ ràng, dễ xem. Phiên bản GC600Mains có tất cả các tính năng của GC600 với một nút nhấn điều khiển ngắt nguồn điện chuyên dụng bổ sung.
GC600 meccalte phù hợp cho các ứng dụng hoà đồng bộ bao gồm nhiều bộ phát hoà đồng bộ lẫn nhau, bộ đơn hoà đồng bộ với nguồn điện và nhiều bộ hoà đồng bộ với nguồn điện. Khi nhiều nguồn điện hoà đồng bộ là một phần của ứng dụng, bộ điều khiển MC200 cũng có thể được sử dụng.
Cả hai phiên bản GC600/ GC600 Mains đều có một PLC lớn với một loạt các đấu giá tích hợp sẵn bao gồm cả các khối PID. Có sẵn logic ứng dụng tùy chỉnh, tránh sử dụng PLC bên ngoài.
Dựa trên nhu cầu tải, bộ điều khiển có thể tự động khởi động/ dừng máy phát điện. Có sẵn hệ thống quản lý phụ tải thông minh, trong trường hợp hệ thống điện được cấu tạo bởi các bộ phát điện có công suất danh định khác nhau, có thể tự động chọn bộ phát điện thích hợp nhất có thể cung cấp cho phụ tải, tránh lãng phí nhiên liệu và điện năng.
Tính năng cân bằng giờ chạy tự động cũng có sẵn. GC600 và GC600Mains có màn hình màu chất lượng cao TFT 4,3 ”, cho hình ảnh rõ ràng về trạng thái hoạt động và đo lường của bộ phát điện.
Giao tiếp toàn diện cũng có sẵn theo tiêu chuẩn, bao gồm USB, RS232, RS485 (cách điện) và Ethernet để giám sát từ xa. Các thông số điều chỉnh của bộ điều khiển cho phép sử dụng nó cho các ứng dụng chuyên dụng tiêu chuẩn và đòi hỏi cao hơn nhiều.
Tất cả các tham số có thể được đặt trực tiếp bằng bàn phím của bộ điều khiển hoặc sử dụng công cụ phần mềm miễn phí (BoardPRG4).
Bộ điều khiển hoà đồng bộ GC600 và GC600Mains cũng có bộ nhớ lớn để lưu trữ các sự kiện và dữ liệu định kỳ. Thông tin được lưu trữ có thể được xem từ màn hình bảng điều khiển phía trước.
GC600 và GC600Mains bao gồm một cơ quan giám sát phần cứng có thể tư vấn cho người dùng trong trường hợp lỗi vi điều khiển bên trong. Tính năng này làm cho bộ điều khiển trở thành sự lựa chọn tuyệt vời cho các dự án điện quan trọng.
Mecc Alte Việt Nam cung cấp thêm cho người sử dụng Mecc Alte gc600 manual và Mecc Alte gc600 pdf

Thông số kỹ thuật bộ điều khiển hoà đồng bộ GC600	Số liệu bộ điều khiển hoà đồng bộ GC600
Điện áp đầu vào GC600	7 VDC – 32VDC
Điện năng tiêu thụ GC600	2W
Tần số GC600	50Hz hoặc 60Hz
Dải đo điện áp GC600	30 – 520 V(50Hz) hoặc 35 – 520 V(60Hz)
Nhiệt độ hoạt động khuyến nghị GC600	-30oC đến +70oC
Nhiệt độ bảo quản GC600	-30oC đến +80oC

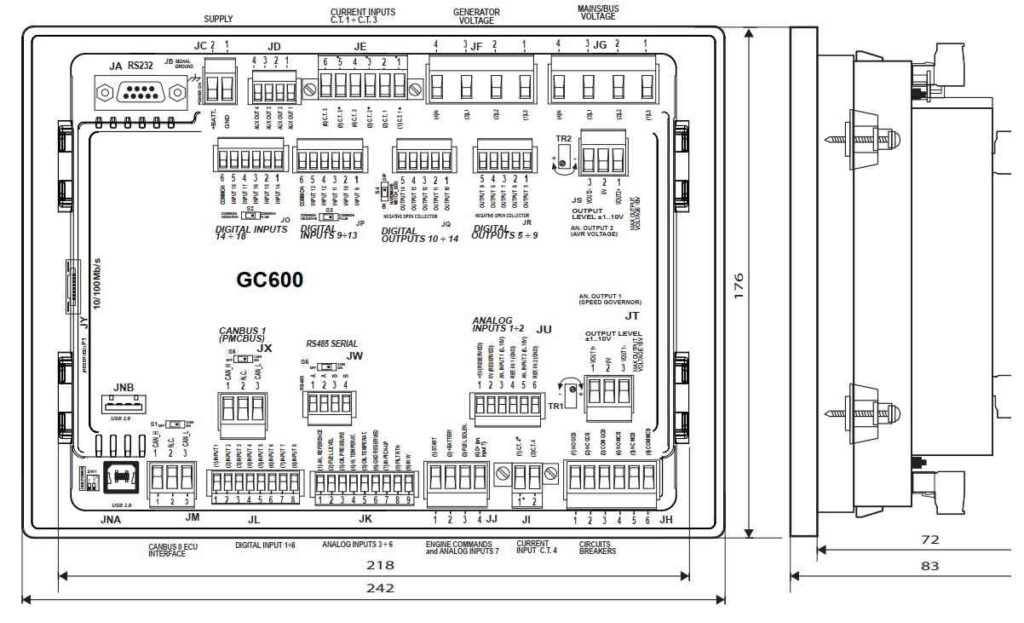

Kích thước GC600	244 x 178 x 83
Kích thước mặt cắt GC600	248 x 159
Trọng lượng GC600	600g
Mức độ bảo vệ GC600	IP65 (với miếng đệm miển phí)
Tiêu chuẩn GC600	EN61326-1; EN61010-1

Tham khảo: Bộ điều khiển máy phát điện GC315/ GC315 Plus/ GC315 Link

Tham khảo: Bộ điều khiển hoà đồng bộ GC400/ GC400 Mains/ GC400 Link

Những đặc điểm chính của bộ điều khiển hoà đồng bộ GC600/ GC600 Mains

Có sẵn trong hai phiên bản: GC600 và GC600Mains.
Màn hình màu đồ họa TFT 4.3 ” – 480 x 272 pixel.
Vùng thị giác 95 x 54 mm.
PLC với các chức năng PID.
Giao thoa với cả động cơ điện tử và động cơ truyền thống.
Đáp ứng yêu cầu tuân thủ phát thải cuối cùng của EUR Giai đoạnV và Cấp 4.
Các phép đo: điện áp nguồn / bus và máy phát điện, tần số; dòng genset (… / 5A hoặc ../ 1A).
Các biện pháp công suất hoạt động, phản kháng và công suất rõ ràng.
Tốc độ động cơ và điện áp sạc pin.

Các chức năng của bộ điều khiển hoà đồng bộ GC600/ GC600 Mains

Mã chẩn đoán hoạt động động cơ
Kiểm tra định kỳ.
Đồng hồ thời gian thực với pin Lithium có thể sạc lại bên trong.
Quản lý bơm nhiên liệu cho thùng nhiên liệu bên ngoài.
Nhật ký sự kiện.
Quản lý hệ thống sưởi trước và làm mát.
Khởi động và dừng từ xa.
Chức năng ghi đè.
Bộ đếm giờ để biết lịch bảo trì.
Bộ đếm hàng ngày với lịch nhúng để bảo trì.
Âm thanh báo động âm thanh được lập trình.
Đo tốc độ động cơ bằng thiết bị nhận, tần số hoặc đầu cuối W.
Có thể lập trình bằng PC hoặc sử dụng bàn phím của bộ điều khiển.
Cập nhật mã hóa chương trình cơ sở từ xa.
Liên lạc qua SMS.
SNMP, NTP (để cập nhật đồng hồ tự động), hỗ trợ DNS và DHCP giảm tải.
Các lôgic bổ sung có sẵn với các chức năng PLC.
Quy định công suất phản kháng và hoạt động nội bộ.
Chia sẻ tải nội bộ.
Bộ đồng bộ hóa bên trong.
Quản lý tải mạnh mẽ phù hợp với các hệ thống được cấu tạo bởi các bộ phátnđiện có xếp hạng công suất khác nhau.
Giao diện CAN cách điện cho ứng dụng PMCBUS (TẢI – CHIA SẺ và quản lý song song).
Lên đến 16 bộ phát điện được kết nối với nhau.
Hỗ trợ lên đến 16 MC200.
Lên đến 4 cấu hình thay thế.
Cấu hình nhà máy dễ dàng.
Dự trữ năng lượng cho những thay đổi bất ngờ về nhu cầu phụ tải.
Đường dốc tải cho cả tải và dỡ tải.
