Mô đun phụ kiện mở rộng DIVIT, DANOUT thương hiệu Mecc Alte

Mô đun phụ kiện mở rộng tính hiệu điện áp và dòng điện DIVIT, DANOUT

Mô đun phụ kiện mở rộng DIVIT, DANOUT Mecc Alte:
- DIVIT.
- DANOUT.
Xuất xứ: Ý
Thời gian bảo hành: 3 năm
Chứng từ kèm theo: Có

Mô tả

DIVIT là một mô-đun cung cấp tín hiệu điện áp và dòng điện từ 0 đến 05V – từ 0 đến 10V và từ 0 đến 10mA – từ 0 đến 20mA sử dụng bốn đường khác nhau và cách điện. DANOUT là một mô-đun phụ trợ có thể cung cấp tín hiệu điện áp và dòng điện như Đầu ra từ 0 đến 05V – từ 0 đến 10V và từ 0 đến 10mA – từ 0 đến 20mA.

Mô đun phụ kiện mở rộng tính hiệu điện áp, dòng điện DIVIT

DIVIT meccalte là một mô-đun phụ trợ có thể thu được tín hiệu điện áp và dòng điện từ 0 đến 5V – từ 0 đến 10V và từ 0 đến 10mA – từ 0 đến 20mA, tính hiệu hiện tại sử dụng bốn kênh và đường dây điện khác nhau và được cách điện bằng điện.
Mô-đun DIVIT có thể được sử dụng để có được 4 số đo khác nhau bằng cách sử dụng điểm đặt tham số thích hợp. Giá trị của độ lớn đo được truyền trực tiếp. Định dạng dữ liệu có phạm vi động và tuyệt đối bao gồm –237 và +1735 với vị trí dấu thập phân có thể chọn. Đối với mỗi kênh, một chuỗi chữ và số mô tả có thể được đặt trên bộ điều khiển bộ và cũng xác định đơn vị đo giá trị mà cảm biến thu được. Cả cảm biến chủ động và thụ động đều có thể được sử dụng.
DIVIT có sẵn trong hai phiên bản: giao tiếp Canbus hoặc Modbus RS485. Cả hai phiên bản đều có đường dây thông tin liên lạc được cách điện bằng galvanic. Có sẵn một RS232 bổ sung (không cách điện) bằng giắc cắm để cài đặt thiết bị. DIVIT được kết nối với bộ điều khiển bộ gen Sices (DST4602, GCXXX và DST4601PX) qua Canbus, sử dụng giao thức EX-BUS thích hợp. Mô-đun DIVIT có đầu nối đầu ra để điều khiển mô-đun DITEL của thiết bị tùy chọn (8 đầu ra bổ sung) 12V hoặc 24V.
Ngoài ra, bằng mô-đun DIVIT, có thể điều khiển 8 đầu ra/ rơle khô được kích hoạt thông qua các ngưỡng và điều kiện thiết lập các thông số khác nhau bằng một cổng nối tiếp RS232 và lập trình Sices Board. Thiết bị được gắn bằng hướng dẫn DIN.

Thông số kỹ thuật phụ kiện mở rộng điện trợ nhiệt DIVIT	Số liệu phụ kiện mở rộng điện trợ nhiệt DIVIT
Điện áp đầu vào DIVIT	Từ 7 đến 32 VDC
Số kênh của DIVIT	4
Dòng điện hoạt động DIVIT	100mA (13V)
Cách nhiệt DIVIT	1000 V
Điện áp đầu vào trước tiếp DIVIT	0 đến 5V và từ 0 đến 10V – Trợ kháng <1M Ohm
Dòng điện đầu vào hiện tại DIVIT	0 đến 10mA – từ 0 đến 20mA – Trợ kháng <1 Ohm
Điện áp đầu vào tối đa DIVIT	25V
Dòng điện đầu vào tối đa DIVIT	30mA
Nhiệt độ hoạt động khuyến nghị của DIVIT	-20oC đến +60oC
Kích thước DIVIT	101 x 35 x 119
Trọng lượng DIVIT	165g
Mức độ bảo vệ DIVIT	IP20

Tham khảo: Rơ le bảo vệ đa chức năng cho máy phát điện D-Pro

Tham khảo: Mô đun phụ kiện mở rộng DITHERM, DIGRIN

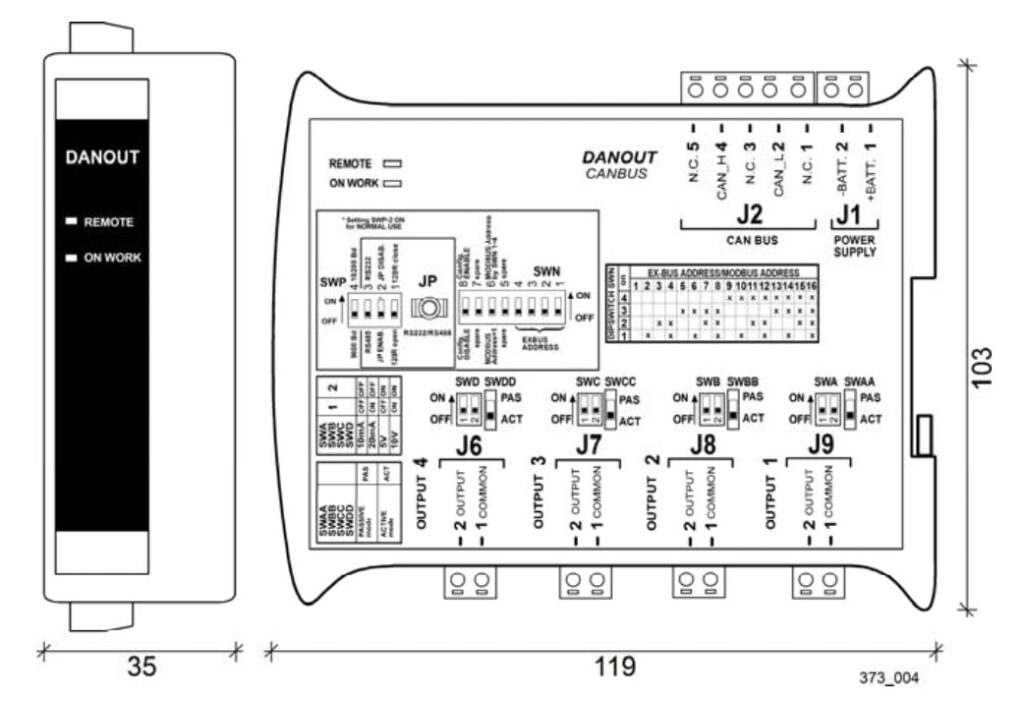

Mô đun phụ kiện mở rộng phụ trợ tính hiệu điện áp, dòng điện DANOUT

DANOUT là một mô-đun phụ trợ có thể cung cấp tín hiệu điện áp và dòng điện từ 0 đến 5V – từ 0 đến 10V và từ 0 đến 10mA – từ 0 đến 20mA vòng lặp hiện tại sử dụng bốn kênh và đường dây điện khác nhau và được cách điện bằng điện.
DANOUT có sẵn trong hai phiên bản: Canbus (sử dụng giao thức EX-BUS thích hợp) hoặc giao tiếp Modbus RS485.
Cả hai phiên bản đều có đường dây thông tin liên lạc được cách điện bằng galvanic. Có sẵn một RS232 bổ sung (không cách điện) bằng giắc cắm để cài đặt thiết bị.
DANOUT có thể được kết nối với các bộ điều khiển bộ Sices gen sau:
- DST4602
- GCXXX
- DST4601PX

Thông số kỹ thuật phụ kiện mở rộng điện trợ nhiệt DANOUT	Số liệu phụ kiện mở rộng điện trợ nhiệt DANOUT
Điện áp đầu vào DANOUT	Từ 7 đến 32 VDC
Số kênh của DANOUT	4
Dòng điện hoạt động DANOUT	100mA (13V)
Cách nhiệt DANOUT	1000 V
Điện áp đầu vào trước tiếp DANOUT	0 đến 5V và từ 0 đến 10V – Trợ kháng >20k Ohm
Dòng điện đầu vào hiện tại DANOUT	0 đến 10mA – từ 0 đến 20mA – Trợ kháng <500k Ohm
Nhiệt độ hoạt động khuyến nghị của DANOUT	-20oC đến +60oC
Kích thước DANOUT	101 x 35 x 119
Trọng lượng DANOUT	165g
Mức độ bảo vệ DANOUT	IP20
