Rơ le bảo vệ đa chức năng cho máy phát điện D-Pro

Rơ le bảo vệ đa chức năng cho máy phát điện D-Pro Mecc Alte:
- Tài liệu kỹ thuật.
- Hướng dẫn sử dụng.
- Hướng dẫn cài đặt.
Xuất xứ: Ý
Thời gian bảo hành: 3 năm
Chứng từ kèm theo: Có

Mô tả

Rơ le bảo vệ đa chức năng cho máy phát điện D-Pro được sử dụng để cung cấp thêm các biện pháp bảo vệ máy phát điện trong các ứng dụng đòi hỏi khắt khe hơn, chẳng hạn như nhà máy điện trung thế hoặc cao thế, hoặc lắp đặt dầu khí.
D-PRO được nghiên cứu để mở rộng các chức năng và biện pháp bảo vệ đã có trong bộ điều khiển DST4602 EVO, nâng cao hiệu suất của nó: nó cung cấp kết nối bus can để giao tiếp trực tiếp với nó. Tất cả DPRO các phép đo và cảnh báo được hiển thị trên màn hình của DST4602 EVO và các bảo vệ của rơle được quản lý trực tiếp bởi bộ điều khiển genset.
Ngoài ra, nó có thể được sử dụng độc lập, kết nối với hệ thống điều khiển bên ngoài bằng các đầu vào và đầu ra kỹ thuật số của nó.
Thiết bị này đã được thiết kế để đặt trong một bảng điều khiển và có thể được cấu hình/ giám sát thông qua các cổng giao tiếp có sẵn khác nhau. Cài đặt tham số được quản lý trực tiếp bởi công cụ lập trình miễn phí Mecc Alte.
D-Pro Meccalte có sẵn một hệ thống ghi nhật ký lịch sử có thể định cấu hình toàn diện, ghi dữ liệu về các sự kiện và theo định kỳ (832 bản ghi cho mỗi kho lưu trữ với cấu hình mặc định). Ghi âm nhanh trước và sau kích hoạt bổ sung cho phép kiểm tra những gì đã xảy ra ngay trước và / hoặc ngay sau chuyến đi của bảo vệ (112 bản ghi với cấu hình tiêu chuẩn). Nhật ký lịch sử có thể được hiển thị bằng cách sử dụng Phần mềm PC.
Có sẵn bốn cấu hình thay thế (có thể lựa chọn bằng đầu vào kỹ thuật số), cung cấp hỗ trợ cho các bảng điều khiển đa điện áp AND / OR đa tần số.
Phụ kiện D-PRO Đầu vào kỹ thuật số có thể được định cấu hình để bật hoặc tắt có chọn lọc các nhóm bảo vệ, cho phép tích hợp dễ dàng trong các bảng hiện có. Các biện pháp bảo vệ bổ sung có thể được thêm vào bằng các đầu vào tương tự ảo.
Logic AND / OR có thể định cấu hình có sẵn cho cấu hình đầu ra kỹ thuật số, cho phép báo hiệu từ xa về chuyến đi của các biện pháp bảo vệ. Các chức năng đầu ra cụ thể được cung cấp để quản lý giao diện và các bộ ngắt mạch dự phòng.

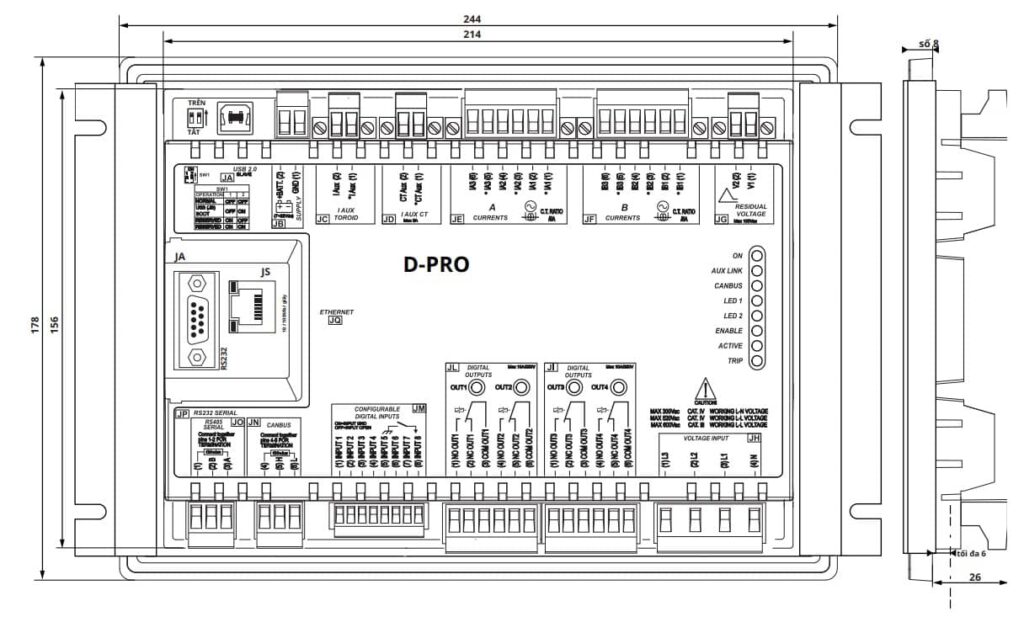

Thông số kỹ thuật rơ le bảo vệ đa chức năng cho máy phát điện D-Pro	Số liệu rơ le bảo vệ đa chức năng cho máy phát điện D-Pro
Điện áp đầu vào D-PRO	7 VDC – 32VDC
Điện năng tiêu thụ D-PRO	5W (200mA – 27 VDC)
Tần số D-PRO	50Hz hoặc 60Hz
Kích thước hiển thị màn hình	128 x 64
Nhiệt độ hoạt động khuyến nghị D-PRO	-30oC đến +70oC
Nhiệt độ bảo quản D-PRO	-40oC đến +80oC
Kích thước D-PRO	244 x 178 x 40
Trọng lượng D-PRO	600g
Mức độ bảo vệ D-PRO	IP20 (với miếng đệm miển phí)
Tiêu chuẩn D-PRO	EN61326-1; EN61010-1

Tham khảo: Thiết bị giám sát và truyền dữ liệu DANCE

Tham khảo: Rơ le bảo vệ nguồn MP250

Các chức năng bảo vệ của rơ le bảo vệ đa chức năng cho máy phát điện D-Pro

Bảo vệ 27: Dưới điện áp, 5 giai đoạn.
Bảo vệ 27 (V +): Điện áp thứ tự thuận nhỏ nhất, 1 giai đoạn.
Bảo vệ 59: Quá áp, 5 giai đoạn.
Bảo vệ 59 (AVG): Điện áp tối đa với mức trung bình di chuyển trong 10 phút qua, 1
giai đoạn
Bảo vệ 59 (V0): Điện áp thứ tự không tối đa, 1 giai đoạn.
Bảo vệ 59 (V-): Điện áp thứ tự âm cực đại, 1 giai đoạn.
Bảo vệ 46: Mất cân bằng điện áp, 1 giai đoạn.
Bảo vệ 47: Sai thứ tự pha, 1 giai đoạn.
Bảo vệ 81O: Quá tần số, 2 giai đoạn.
Bảo vệ 81U: Dưới tần số, 2 giai đoạn.
Bảo vệ 81R: Tỷ lệ thay đổi tần số, 3 giai đoạn.
Bảo vệ 78: Chuyển dịch vectơ.
