Bộ điều khiển hoà đồng bộ Mecc Alte DST4602 Evolution

Bộ điều khiển hoà đồng bộ DST4602 EVOLUTION

Bộ điều khiển hoà đồng bộ DST4602 Evolution Mecc Alte:
- Tài liệu kỹ thuật.
- Hướng dẫn sử dụng.
- Hướng dẫn cài đặt.
Xuất xứ: Ý
Thời gian bảo hành: 3 năm
Chứng từ kèm theo: Có

Description

Bộ điều khiển hoà đồng bộ DST4602 Evolution là thiết bị cấp cao nhất trong số các bộ điều khiển Mecc Alte.
Nó là một bộ điều khiển genset có thể cấu hình cao cho các ứng dụng hoà đồng bộ nâng cao và phức tạp, trong đó yêu cầu một số lượng lớn các cài đặt (chức năng và thông số) để quản lý genset và các mạch phụ trợ của nó.
DST4602 meccalte Evolutioncho phép kết nối tối đa 24 bộ phát điện trên cùng một bộ điều khiển, làm việc ở chế độ đảo và hoà đồng bộ với nguồn điện lưới.
Nhờ mức độ cấu hình cao của bộ điều khiển và các chức năng PLC tích hợp (với các khối PID), DST4602 Evolution có thể được sử dụng cho Nhà máy điện CHP được trang bị Động cơ Khí, Diesel, Nhiên liệu sinh học và Nhiên liệu kép.
Bộ điều khiển cũng có tính năng tích hợp đầy đủ Tỷ lệ nhiên liệu không khí (AFR) kiểm soát, tăng cường khả năng của nó cho các ứng dụng như vậy.
DST4602 Evolution được trang bị đầy đủ với tải nội bộ Sharing, Synchronizer và W và điều chỉnh VAR. Bộ điều khiển này bao gồm một Giao diện CAN J1939, hỗ trợ nhiều loại động cơ (Volvo Penta, Scania, Perkins, MTU, Deutz, Cummins, John Deere, Caterpillar và những loại khác). Nó cũng có thể được sử dụng với các động cơ truyền thống, nơi các phép đo và điều khiển được thực hiện bởi các giao diện tương tự lập trình.
Bộ điều khiển hoà đồng bộ DST4602 Evolution có thể được sử dụng cùng với tất cả các bộ điều khiển genset của Mecc Alte (GC600, GC400). Trong trường hợp có nhiều bộ phát hoà đồng bộ với nguồn điện mà yêu cầu đồng bộ hóa ngược, DST4602 Evolution có thể được giao tiếp với bộ điều khiển nguồn điện Mecc Alte (DST4602 EVOLUTION, MC400), theo cách này để tránh bất kỳ mất điện nào nữa trên các tải.
Các thông số có thể cấu hình của bộ điều khiển giúp dễ dàng quản lý các tác vụ tiêu chuẩn và tùy chỉnh.
Tất cả các tham số có thể được đặt trực tiếp bằng bàn phím của bộ điều khiển hoặc bằng cách sử dụng công cụ phần mềm miễn phí (BoardPRG3), có sẵn từ trang web của MECC ALTE.
Nó cũng có sẵn miễn phí Trình biên tập phần mềm PLC, để thiết lập logic PLC.
Nâng cao và lớn Màn hình màu đồ họa 7 ” với Công nghệ TFT, là một giao diện thân thiện với người dùng, được thiết kế để hình dung nhanh chóng và dễ dàng các biện pháp và cảnh báo đến từ bộ máy phát điện.
Bộ điều khiển này lưu trữ các sự kiện và dữ liệu định kỳ trong bộ nhớ trong, thông tin này có thể được đọc từ màn hình phía trước.
DST4602 Evolutioncung cấp một số giao diện truyền thông để điều khiển cục bộ hoặc từ xa.
Trong trường hợp ứng dụng phức tạp, như trạm Dầu khí, các biện pháp bảo vệ sẵn có có thể được mở rộng bằng cách sử dụng rơ le bảo vệ bên ngoài D-PRO.
Mecc Alte Việt Nam cung cấp thêm cho người sử dụng Mecc Alte dst4602 manual và Mecc Alte dst4602 pdf

Thông số kỹ thuật bộ điều khiển hoà đồng bộ DST4602 EVOLUTION	Số liệu bộ điều khiển hoà đồng bộ DST4602 EVOLUTION
Điện áp đầu vào DST4602 EVOLUTION	8 VDC – 33VDC
Điện năng tiêu thụ DST4602 EVOLUTION	7W
Tần số DST4602 EVOLUTION	50Hz hoặc 60Hz
Độ phân giải màn hình	800 x 480 pixel màn hình màu 7”
Kích thước hiển thị màn hình	155 x 93
Nhiệt độ hoạt động khuyến nghị DST4602 EVOLUTION	-20oC đến +60oC
Nhiệt độ bảo quản DST4602 EVOLUTION	-30oC đến +80oC

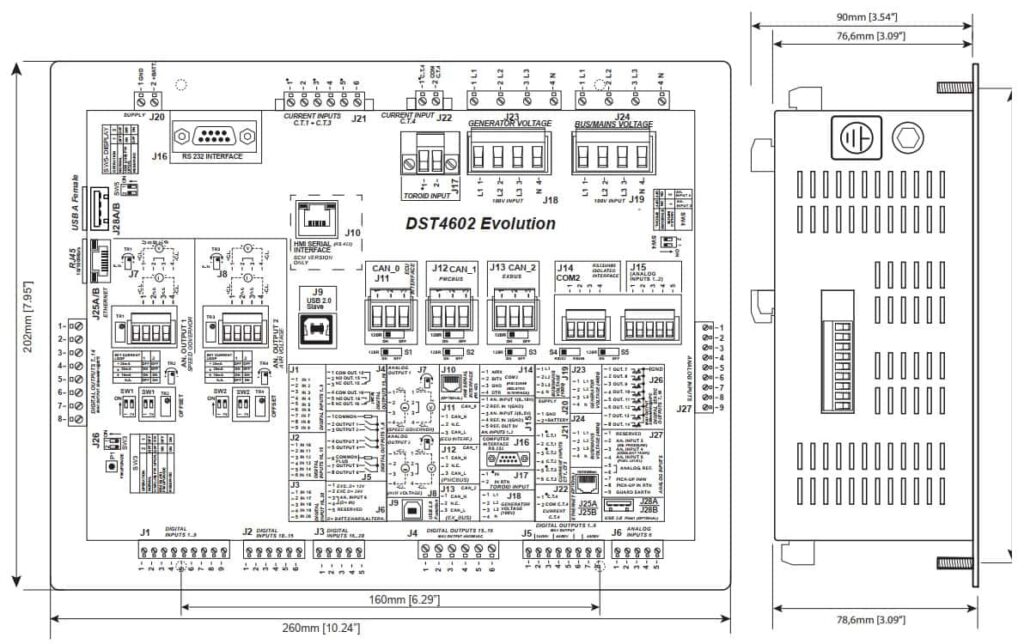

Kích thước DST4602 EVOLUTION	260 x 202 x 86
Kích thước mặt cắt DST4602 EVOLUTION	240 x 172
Trọng lượng DST4602 EVOLUTION	1600g
Mức độ bảo vệ DST4602 EVOLUTION	IP54 (với miếng đệm miển phí)
Tiêu chuẩn DST4602 EVOLUTION	EN61326-1; EN61010-1

Tham khảo: Bộ điều khiển hoà đồng bộ MC400

Tham khảo: Bộ điều khiển hoà đồng bộ MC200

Những đặc điểm chính của bộ điều khiển hoà đồng bộ DST4602 EVOLUTION

Các lệnh UP / DOWN kỹ thuật số cho bộ điều tốc tốc độ và AVR.
Quản lý bộ ngắt mạch Mains và Genset.
Các số đọc RMS thực trên điện áp máy phát và nguồn và trên dòng máy phát, với phép đo dòng điện bổ sung cho bảo vệ trung tính hoặc chênh lệch.
Các phép đo công suất hoạt động, phản kháng và công suất biểu kiến.
Các phép đo tần số và công suất trên đầu vào chính.
20 đầu vào kỹ thuật số có thể lập trình đầy đủ với khả năng bổ sung một số đầu vào.
16 đầu ra kỹ thuật số hoàn toàn có thể lập trình với khả năng bổ sung một số đầu ra.
Một số công cụ giao tiếp (RS232, RS485 cách điện, RJ45 Ethernet, cổng USB).
Màn hình màu đồ họa TFT lớn 7 ” 800×480 pixel.
Đồng hồ thời gian thực, sự kiện và ghi dữ liệu.
Hệ thống điều khiển từ xa.
Giờ, phút, giây, ngày, tháng, năm (năm nhuận), ngày trong tuần.
Pin Lithium có thể sạc lại có sẵn theo tiêu chuẩn.
Hoạt động genset có thể được kích hoạt dựa trên các ngày trong tuần và thời gian.
Hoạt động thử nghiệm có thể được kích hoạt dựa trên các ngày trong tuần.
Ngày và giờ có thể được điều chỉnh từ xa bằng phần mềm.
Ghi dữ liệu định kỳ lên đến 860 bản ghi dựa trên cấu hình.
Khi ghi dữ liệu sự kiện lên đến 860 bản ghi dựa trên cấu hình.
Bơm nhiên liệu bộ điều khiển quản lý bơm nhiên liệu bằng rơ le nguồn bên ngoài và bằng 5 tín hiệu mức đầu vào hoặc bằng phép đo tương tự.
Chế độ vận hành tự động hoặc thủ công.
Cảnh báo bảo trì bộ điều khiển có thể đưa ra cảnh báo khi hết giờ chạy để bảo trì. Ba bộ hẹn giờ có sẵn cho tác vụ này.
Cảnh báo nhiệt độ bộ điều khiển có thể đưa ra cảnh báo khi nhiệt độ bộ điều khiển gần đạt đến nhiệt độ xác định.
Còi báo động bên trong giúp lắp ráp bảng điều khiển dễ dàng hơn.

Các chức năng của bộ điều khiển hoà đồng bộ DST 4602 EVOLUTION

Lựa chọn chế độ hoạt động (có sẵn trong hai phiên bản):

Với chế độ tự động.
Với chế độ nút nhấn chuyên dụng.
Nút nhấn START và STOP của động cơ.
Lệnh GCB và MCB bằng cách sử dụng các nút nhấn.
ACK / MODE (tắt tiếng cảnh báo bằng âm thanh và các chức năng phụ trợ khác).
Bốn phím MŨI TÊN cho chế độ chọn màn hình LCD, chọn cửa sổ, thay đổi tham số và các phím khác.
Phím EXIT, ENTER và SHIFT.
GIẢM / TĂNG hợp đồng LCD.
