Mô đun phụ kiện mở rộng DITEL, DIPOT, DIRES

Mô đun phụ kiện mở rộng, điện trở, chiết áp DITEL, DIRES, DIPOT

Mô đun phụ kiện mở rộng DITEL, DIPOT, DIRES Mecc Alte:
- DITEL.
- DIPOT.
- DIRES.
Xuất xứ: Ý
Thời gian bảo hành: 3 năm
Chứng từ kèm theo: Có

Mô tả

DITEL là một mô-đun điện tử có thể mở rộng số lượng Đầu vào /Đầu ra kỹ thuật số của bộ điều khiển Mecc Alte. DIRES (Điện trở kỹ thuật số) là một điện trở điện tử và điện trở kỹ thuật số có các chức năng có thể được so sánh với một điện trở cơ giới. DIPOT (Chiết áp kỹ thuật số) là một thiết bị điện tử có thể cung cấp tín hiệu đầu ra vòng lặp hiện tại lên đến ± 20mA.

Mô đun phụ kiện mở rộng kỹ thuật ra đầu vào và đầu ra DITEL

Mô-đun DITEL có sẵn trong 2 (hai) phiên bản:
- RS485 với giao thức Modbus RTU.
- CANBUS.
Tối đa hai mô-đun đầu ra có thể được kết nối hiện đại với một DITEL với CPU.
DITEL meccalte với CPU luôn cần thiết ngay cả trong trường hợp chỉ yêu cầu một số đầu ra bổ sung.
Mỗi mô-đun được trang bị các chỉ báo LED báo hiệu trạng thái của đầu ra hoặc đầu vào.
Sử dụng cổng nối tiếp RS485 hoặc giao thức canbus độc quyền, tất cả trạng thái và I/ O do DITEL quản lý đều khả dụng ngay cả đối với các lôgic bên ngoài. Thay vào đó, DITEL cho phép kích hoạt các Đầu ra dựa trên trạng thái nhận được bởi bộ điều khiển genset, nó được kết nối với.
Về đầu vào, CPU DITEL có 16 đầu vào cách điện có bộ lọc thích hợp.
DITEL có thể được quản lý bởi bất kỳ Thiết bị Điều khiển nào (PC hoặc PLC và các thiết bị khác) sử dụng cùng một giao thức. Thông số kỹ thuật
Nếu được yêu cầu, có sẵn phiên bản nhiệt đới hóa cho các khu vực nguy hiểm.

Thông số kỹ thuật phụ kiện mở rộng kỹ thuật ra đầu vào và đầu ra DITEL	Số liệu phụ kiện mở rộng kỹ thuật ra đầu vào và đầu ra DITEL
Điện áp đầu vào DITEL	Từ 7 đến 32 VDC
Số kênh của DITEL	16
Công suất tiêu thụ DITEL	5W
Dòng điện và điện áp DITEL	5A – 250V
Nhiệt độ hoạt động khuyến nghị của DITEL	-20oC đến +60oC
Kích thước DITEL	85 x 120 x 125
Trọng lượng DITEL	500g
Tiêu chuẩn DITEL	EN61326-1, EN61010-1

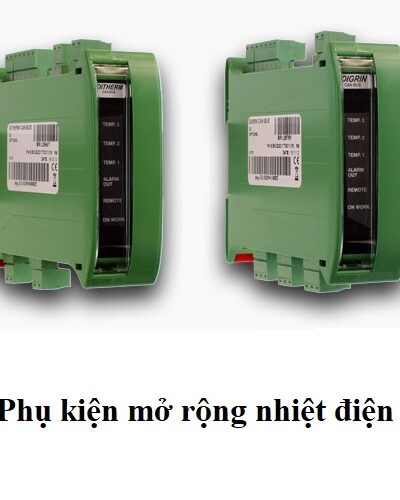

Tham khảo: Mô đun phụ kiện mở rộng DITHERM, DIGRIN

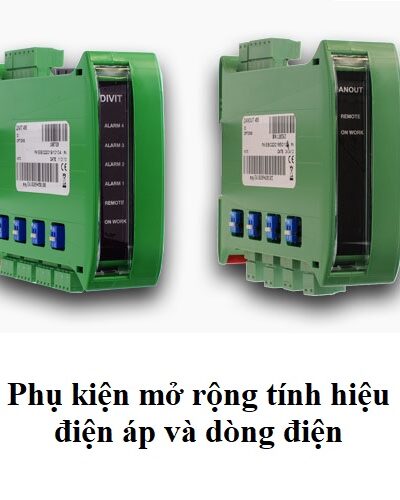

Tham khảo: Mô đun phụ kiện mở rộng DIVIT, DANOUT

Mô đun phụ kiện điện trở kỹ thuật số DIRES

Mô-đun DIRES là một điện trở kỹ thuật số và điện tử có chức năng có thể được so sánh với một điện trở cơ giới.
Nếu AVR cần một điện trở động cơ, thường là một sản phẩm đắt tiền, thì bây giờ có thể thay thế nó bằng cách sử dụng điện trở điện tử được gọi là DIRES.
DIRES được điều khiển hoàn toàn bởi một logic vi điện tử và nó sử dụng logic hoạt động R-2R. Việc chuyển đổi điện trở được thực hiện bằng rơ le, đảm bảo cách điện hoàn toàn cho bộ cấp và đường điều khiển cả đường kỹ thuật số và đường nối tiếp.
Tổng cộng có 8 rơle công tắc được sử dụng, do đó, cho phép256 mức quy định. Mức độ kháng tối thiểu là5 ohm(bất kể giá trị danh nghĩa của điện trở), đối với phiên bản 640 ohm và20 ohm cho các phiên bản sau.
Mô-đun DIRES có sẵn trong 5 phiên bản với giá trị điện trở danh định sau:
- 640 ohm.
- 1,3 kohm.
- 2,6 kohm.
- 5 khom.
- 10 kohm.
Mỗi bước lên và xuống làm tăng hoặc giảm tuyến tính giá trị của điện trở 1/256 của giá trị danh nghĩa. DIRES có thể được sử dụng 12V hoặc 24V. Thiết bị được lắp bằng hướng dẫn DIN.

Thông số kỹ thuật phụ kiện điện trở kỹ thuật số DIRES	Số liệu phụ kiện điện trở kỹ thuật số DIRES
Điện áp đầu vào DIRES	Từ 7 đến 32 VDC
Dòng điện hiện tại DIRES	80mA (10V)
Nhiệt độ hoạt động khuyến nghị của DIRES	-20oC đến +60oC
Kích thước DIRES	103 x 35 x 119
Trọng lượng DIRES	165g
Tiêu chuẩn bảo vệ DIRES	IP20

Mô đun phụ kiện chiết áp DIPOT

DIPOT có thể được sử dụng trong nhiều ứng dụng như một giải pháp thay thế cho chiết áp cơ truyền thống khi đầu ra tín hiệu được cách ly điện với điện áp của thiết bị và khỏi tất cả các lệnh báo hiệu.

Thông số kỹ thuật phụ kiện điện trở kỹ thuật số DIPOT	Số liệu phụ kiện điện trở kỹ thuật số DIRES
Điện áp đầu vào DIPOT	Từ 7,5 đến 32 VDC
Dòng điện hiện tại DIPOT	8mA (10V)
Nhiệt độ hoạt động khuyến nghị của DIPOT	-20oC đến +60oC
Kích thước DIPOT	35 x 119 x 101
Trọng lượng DIPOT	500g
Tiêu chuẩn DIPOT	EN61326-1, EN6010-1
