Điện trở nhiệt của thiết bị này thay đổi tỷ lệ thuận với nhiệt độ của cuộn dây nơi nó được lắp ráp. Nếu được kết hợp với bộ điều nhiệt (không bao gồm), nó cho phép đặt nhiệt độ đến giá trị mong muốn mà tại đó toàn bộ hệ thống bảo vệ sẽ hoạt động.
Các thành phần này được lắp ráp trong các đầu của cuộn dây stato. Phụ kiện điện trở nhiệt thường được đặt ở nhiệt độ 150 ° C. Khi đạt đến nhiệt độ cài đặt trước, các nhiệt điện trở phát ra một tín hiệu có thể được sử dụng bởi một thiết bị kích hoạt (không bao gồm) để bảo vệ máy phát điện.
Điện trở nhiệt PT100
- PT100 là điện trở nhiệt meccalte của thiết bị này thay đổi tỷ lệ thuận với nhiệt độ của cuộn dây là điểm nó được lắp ráp (mối quan hệ của điện trở và nhiệt độ được đảm bảo trong phạm vi nhiệt độ từ – 50oC đến + 200oC). Một thiết bị như vậy thích hợp đo nhiệt độ của cuộn dây stato. Hình ảnh dưới đầy đưa ra mô tả bằng hình ảnh về mối quan hệ tuyến tính tồn tại giữa điện trở và nhiệt độ.
- Thiết bị này, nếu được kết hợp với bộ điều nhiệt (không bao gồm trong nguồn cung cấp Mecc Alte), cho phép đặt nhiệt độ đến giá trị mong muốn mà tại đó toàn bộ hệ thống bảo vệ sẽ hoạt động. Theo yêu cầu, thiết bị PT100 cũng có thể được lắp trên vòng bi để đo nhiệt độ làm việc của chúng.
Bảo vệ quá nhiệt PTC
Các thành phần bảo vệ quá nhiệt được lắp đặt trong đầu phát điện ở đầu của cuộn dây stato cà chúng có nhiệm vụ chính là kiểm suất nhiệt độ tối đa. Các thiết bị này không được đo nhiệt độ của các cuộn dây mà đưa ra một giới hạn can thiệp nhiệt độ được cài đặt trước. Trên thực tế, khi đặt đến nhiệt độ cài đặt trước, nhiệt độ sẽ phát ra tín hiệu có thể được sử dụng bởi thiết bị truyền thông tin (không có trong nguồn cung cấp của Mecc Alte) để bảo vệ máy phát điện của bạn.
Hình ảnh dưới đây cung cấp đặc tính điện trở theo chức năng của nhiệt độ của các thiết bị này. Điện trở của từng cảm biến riêng lẻ (theo tiêu chuẩn), đối với nhiệt độ liên quan đến nhiệt độ đáp ứng định danh NRT, có các giá trị như sau:
- < 250 ohms ở nhiệt độ -20oC (NRT -20oC)
- < 550 ohms ở nhiệt độ -5oC (NRT -5oC)
- > 1330 ohms ở nhiệt độ +5oC (NRT +5oC)
- > 4000 ohms ở nhiệt độ +15oC (NRT +15oC)
Theo tiêu chuẩn, các thiết bị chuyển đổi giữa 1650 ohms và 4000 ohms.
Điện áp hoạt động tối đa cho phép là 2,5V.
Mecc Alte coi bảo vệ nhiệt PTC K150 (một pha) tiêu chuẩn với nhiệt độ đáp ứng đanh định (TNF) là 150oC.
Theo yêu cầu cụ thể , Mecc Alte cũng có thể cung cấp loại bảo vệ nhiệt PTC K130 với nhiệt độ đáp ứng đanh định (TNF) là 130oC.

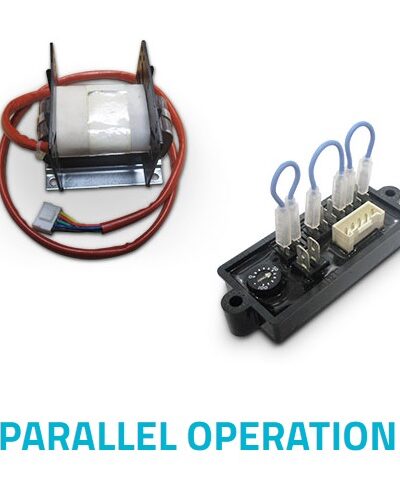

Tham khảo: Thiết bị kết nối song song
Tham khảo: Cấp độ bảo vệ chống sét
Bảo vệ nhiệt lưỡng kim (bảo vệ quá tải)
Các thiết bị này thường có tiếp điểm NC (thường đóng) sẽ hoạt động ngay lập tức, khi đạt đến nhiệt độ hoạt động. Tiếp điểm tự động đặt lại sau khi nhiệt độ giảm hợp lý.
Điện áp hoạt động của các thiết bị này như sau: 12-500 Vac hoặc 12-100 Vdc. Dòng điện danh định ở 250 Vac, cos phi 1,0 là 2,5 A đối với loại “S02” và 10 A đối với loại “S06”. Khả năng chịu đựng của nhiệt độ hoạt động là +/- 5 ° C.
CT (Máy biến áp) máy biến dòng
Mecc Alte cung cấp các đầu phát điện models ECO 40, 43 và 46, một loạt các máy biến dòng được cài đặt sẵn trên máy phát điện. Chúng tôi có thể cung cấp các máy biến dòng theo thông số kỹ thuật của khách hàng, để bảo vệ hoặc đo lường hoặc thậm chí với đầu ra kép.
Các máy biến áp hiện tại cũng có sẵn một bộ trang bị thêm có thể được lắp đặt thuận tiện.
Mạch giao diện DLI và DXR
Thiết bị giao diện cho phép kết nối bộ điều chỉnh kỹ thuật số DSR với máy tính gia đình hoặc thiết bị giám sát PLC. Nó có thể hoạt động với các giao thức RS232, USB hoặc RS485.
Nếu sử dụng máy tính, Mecc Alte cung cấp giải pháp phần mềm này để theo dõi và lập trình đầy đủ các bộ điều chỉnh điện áp của nó, đó là thiết bị đầu cuối DSR và đầu đọc DSR.
PMG Mecc Alte (máy phát điện từ vĩnh viễn)
Hệ thống PMG Mecc Alte cho phép lắp một bộ công cụ bổ sung PMG vào máy phát hiện có. Điều này có nghĩa là phụ trợ MAUX có thể hoạt động như một dự phòng khi gặp sự cố. Không cần phải thay đổi AVR, một bộ có thể được giữ trong kho và được trang bị thêm cho các máy phát điện trên 400kVA của chúng tôi. Từ 180kVA đến 350kVA (50Hz), PMG chỉ phù hợp với nhà máy. Các hoạt động về khả năng quá tải và phản ứng nhất thời giống như với MAUX và được thể hiện trong bảng dữ liệu của máy.
Mecc Alte PMG có sẵn trên ECO38 dưới dạng tùy chọn lắp đặt tại nhà máy hoặc trên ECO40, ECO43 và ECO46 dưới dạng tùy chọn lắp đặt tại nhà máy hoặc trang bị cũ.
